リアルタイムプロセス情報管理システム

PlanetMeister

工場の様子を、
工場の外からもモニタリング可能に。

工場に関係する情報は、経営に関わる機密です。情報漏洩を避けるためにも工場外で閲覧することは困難ですが、それを可能にするのが「リアルタイムプロセス情報管理システム」。Windowsのシステムで、工場にいなくでもデータの収集と遠隔監視ができるようになるため、どこにいても操業管理が行えます。

リアルタイムプロセス情報管理システムPLANETMEISTERは、プロセスに必要なデータをOPC、DCS、PLCなどから収集しWeb環境にて関係部門にプラント管理情報として提供します。関連部門がリアルタイム情報と長期間のプロセス情報を共有することで生産活動に多くの効果を発揮します。

  • 運転の改善、プロセスの改善
  • 製造コストの削減
  • 環境・安全の改善

概要/特長

1秒からの高速トレンドと1分値の長期トレンド

1秒データ:512点、1分間:HDD容量により保存期間設定(例:8,000点/5年間/100GB)
自動バックアップおよび指定期間以降のデータを他メディアに自動保存

豊富な演算機能で複雑な演算にも対応

収集と同時に演算するリアルタイム演算、プロセスDBのデータを演算するタグ演算、日単位、月単位の集計(最大、最小、平均、積算)を行う集計値演算、トレンドグラフのペンに演算式登録など豊富な演算機能をサポート

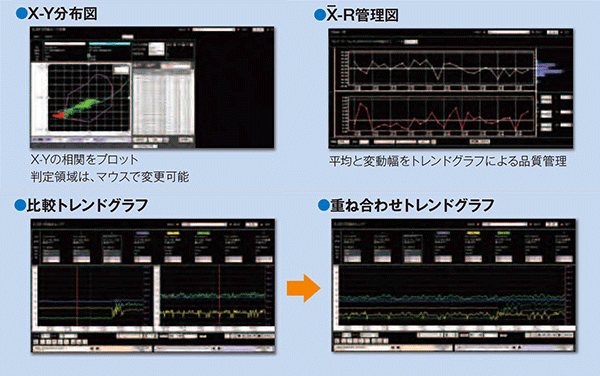

多彩なトレンド機能

期間指定、集計(日、月)、比較、重ね合せ、X-R管理図、X-Y分布図など各種トレンドグラフをサポート
タグNoをドラッグ&ドロップでペン登録、ペンにコメント記入、トレンド自動再生など多くの機能を搭載

Excelアドインのレポート、データ取り込み機能

指定フォームに出力できるExcelレポート機能、指定したタグNoのデータを時系列データとしてExcelシートに取り込むアドイン機能

ユーザーごとに使用できるMy Menu機能

トップページには、ユーザーごとにグラフィック、トレンドグラフ、レポートの中から好きな画面を設定可能
グラフィックメニュー、トレンドグルーピングなどユーザーごとに登録可能

必要な機能を合わせて構成

連続レポート、バッチレポート、モバイル監視、アラーム分析など必要な機能を選択して構成
PlantLogMeisterTM、PatrolMeisterTMとの連携も可能

セキュリティの教化

ポートフィルタリング方式によるセキュリティ強化
ユーザーごとに機能、トレンドグルーピングなど使用制限

Webシステム

クライアントには特別なソフトウェアは不要、クライアントライセンスフリー

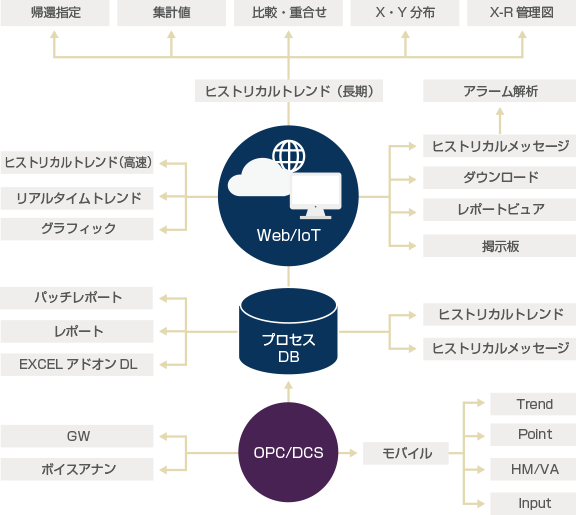

構成

収集したプロセスデータから目的に応じた分かりやすいトレンドグラフを表示。

構成

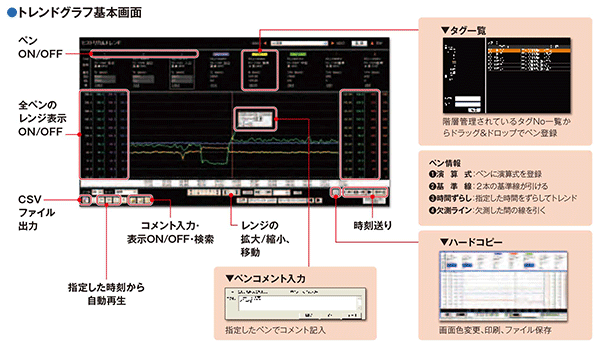

■ヒストリカルトレンド

ヒストリカルトレンド

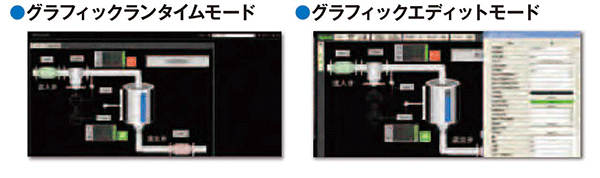

■グラフィック

グラフィック画面では、リアルタイムデータ、指定時刻のデータを表示。Web上で作成できるグラフィックエディターをサポート。

グラフィック

■レポート

レポート

Excelシート上でレポート専用関数とExcel演算機能で複雑なレポートも簡単に作成。作成したレポートは、指定時刻に印刷、Excelファイルでの保存が可能。
Webのレポートページからレポートの閲覧、データの手入力・修正が可能。

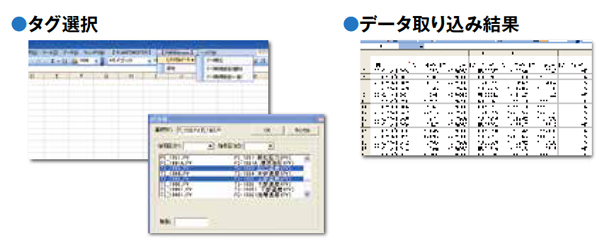

■Excelアドイン(データ取り込み)

Excelアドイン(データ取り込み)

Excelにアドインした機能により指定したタグNoのデータをExcelシートに取り込み可能。タグNoが指定されたExcelシートは、収集期間を変えて繰り返し使用。
取り込んだデータは、Excelの関数、マクロ、グラフなどを使用して分かりやすい情報に加工。

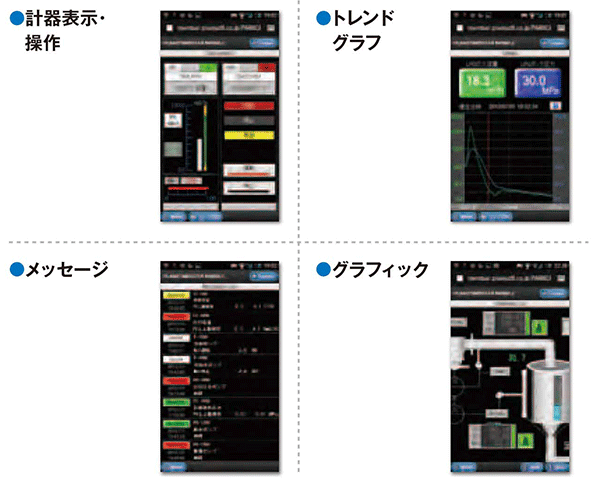

■モバイル

Wi-Fi環境でOPC(DCS他)とリアルタイムに通信を行い、計器の表示・操作、トレンドグラフ表示、アラーム表示、データ入力ができます。

モバイル

電子操業日誌PlantLogMeisterと連携

電子操業日誌PlantLogMeisterと連携

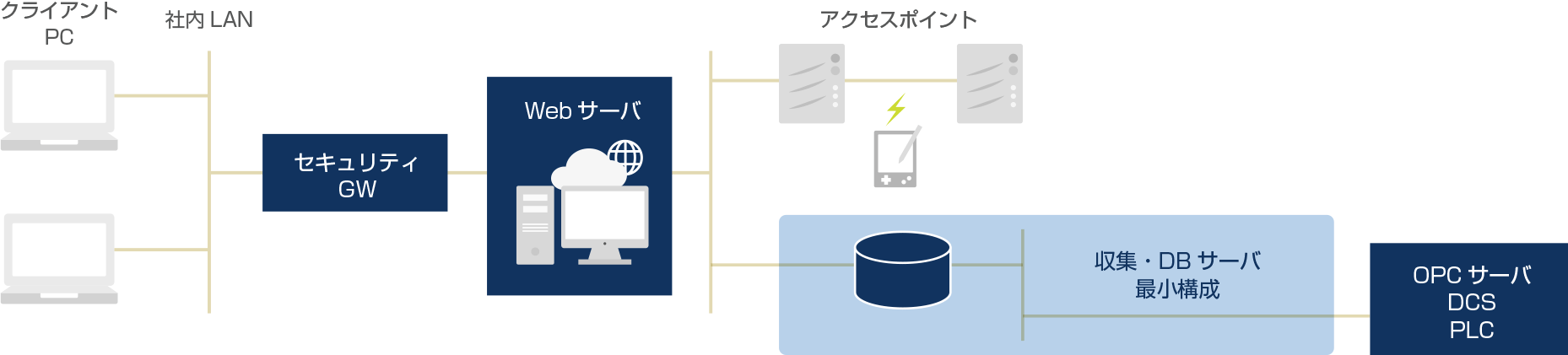

システム構成

DCSから収集した情報とオペレータが記載した運転日誌が連携し、プラント運転状況がビジュアルに再現されます。

システム構成

■収集・DB、クライアント、モバイル機能

機能名称機能概要
データ収集先OPCサーバー、DCS、PLC
収集点数高速収集(1秒から可変)2,048点*1
中速収集(1分程度)8,192点
低速収集(時単位、日単位、月単位)各8,192点
リアルタイム
演算機能
内部タグとして収集と同時に演算
演算周期1秒
1,024点
Tag演算機能四則演算、各種関数、条件式での演算
過去データとの演算(Ex前日同時刻との差分等)
8,192点*2
データベース
アクセス
データベースアクセス用のAPIサポート
アプリケーションの開発可能
バックアップ機能収集データのバックアップ
サーバ保存期間以降のバックアップ
レポート機能レポートタグ(収集)8,192点
集計値演算:日単位、月単位、
年単位(最大、最小、平均、合計、積算)
各8,192点
帳票タグ(演算):四則演算、各種関数、条件式での演算4,096点
帳票枚数512枚
ゲートウェイ各種プロトコルに対応
ボイスアナンシェーター音声形式:WAV形式
クライアント機能ヒストリカルトレンド収集周期1秒からのトレンド2,048点
ヒストリカルメッセージプロセスアラーム、操作、動作、
システム異常履歴
任意
アラーム監視デジタルON・OFF監視、
アナログ上下限監視
2,048点
Excelアドインデータ取り込みソフトをExcelにアドイン
TagNo、期間を指定してデータをExcelシート上に取り込み
モバイルPocketリアルタイムトレンド2ペン/画面
ポイント表示/操作2計器/画面
アラーム履歴100件
データ入力(帳票手入力)1点/画面

*1 1秒収集の場合は512点 *2 中速収集(1分固定)点数8,192点の内

■Web機能

機能名称機能概要共通メニュー個人メニュー
トップページグラフィック、トレンド、帳票の指定した画面をトップページに登録-
グラフィックリアルタイム、過去データの表示
グラフィックエディタサポート
256画面256画面
リアルタイムトレンドリアルタイムトレンド表示8ペン/Gr64Gr
ヒストリカルトレンド
高速
収集周期1秒からのヒストリカルトレンド
32ペン/Gr、8ペン毎切替
64Gr
ヒストリカル
トレンド
1分値
トレンド
グルーピング点数8ペン/Gr2048Gr256Gr
任意期間トレンド、比較トレンド、重ね合わせトレンド、集計値トレンド
X-Y分布図1分値データを使ったX-Y分布図32Gr
X_-R管理図1分値、時データを使ったX_-R管理図32Gr
タグ検索機能タグNoを指定して使用画面の検索
ダウンロードグラフィック、ヒストリカルトレンド、帳票で使用しているタグデータをCSVでダウンロード
掲示板情報を共有化するための掲示板
帳票ビュアWebから帳票ビューア表示、データ入力、編集、ダウンロード
アラーム履歴DCSで管理しているアラーム履歴を収集し、長期間のアラーム履歴を管理
アラーム分析アラーム履歴で収集したデータを基にアラーム分析
◆分析サマリ機能
◆フィルタリング機能
◆ワースト10機能
◆Mモード分析
◆バランス・アクション分析
◆デジタルTAGとアラーム相関表示
◆アラーム相関表示

■システム動作環境

機種名ソフトウェア名ソフトウェアバージョン
DB・収集サーバーOSWindows2008serverR2、Windows7
ミドルウェアExcel2010
WebサーバーOSWindows2008serverR2
ミドルウェアExcel2010
クライアントOSWindows-XP、Windows-Vista、Windows-7
ブラウザInternetExplorer6、InternetExplorer7、InternetExplorer8

■ PLANETMEISTER、PlantLogMeister、PatrolMeister は東芝三菱電機産業システムの商標です。
■ Windows2008 Server R2、Windows-XP、Windows-Vista、Windows-7、EXCEL はマイクロソフト社の米国およびその他の国における商標です。
■ 本書に記載商品は、それぞれ各社が商標として使用している場合があります。
