MPC400
わずかな電力低下も逃さず、正しい電力を、いつでも供給します。
わずか数ミリ秒の間に、電源の電圧がガクンと落ちるトラブル。「瞬時電圧低下」(瞬低)と呼ばれる現象です。これを避けるには「瞬低補償装置(MPC)」が欠かせません。瞬低によって起こり得る、重要設備の破損や、プラント停止などを防ぎ、産業社会を支えています。
三相400V系入出力100〜500kVA
仕様

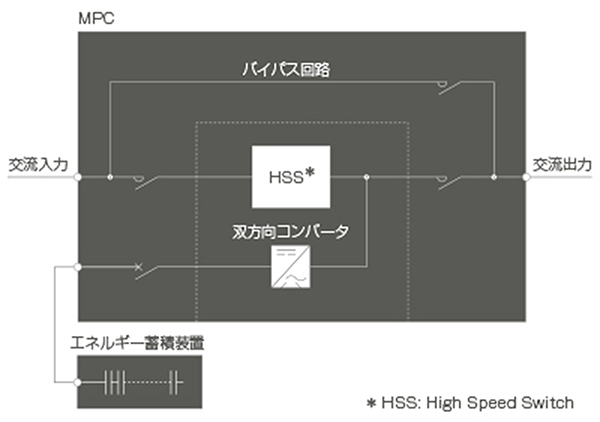

■単線結線図
■エネルギー蓄積装置

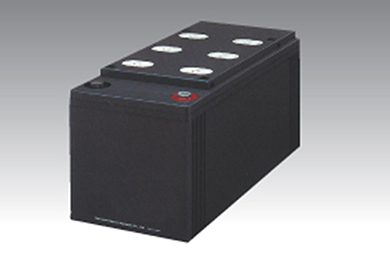

蓄電池
- 瞬低補償装置として長時間給電(10秒〜数分間)可能です。
- 繰り返し瞬低・停電にも対応します。

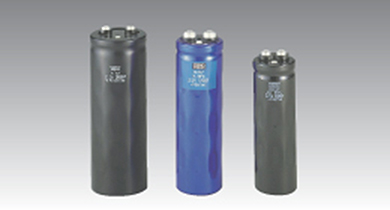

電気二重層キャパシタ
- 瞬低補償時間は一般的に1秒〜数秒間です。
- 蓄電池に比べ長寿命です。
■仕様
項目 | 仕様 | 備考 | ||
---|---|---|---|---|
定格出力容量 | 100、160、200、300、400、500kVA | |||
交流 入力 |
相数 | 三相3線 | ||
定格電圧 | 400、415、420V±10% | 440V(60Hz)も可 | ||
定格周波数 | 50または60Hz±5% | |||
給電状態 | 商用給電時 | 双方向コンバータ給電時 | ||
交流 出力 |
相数 | 三相3線 | ||
定格電圧 | 400、415、420V | 交流入力と同一 440V(60Hz)も可 |
||
電圧精度 | 商用入力に依存 | ±2%以内(0~100%負荷にて) | ||
定格周波数 | 50または60Hz | 交流入力と同一 | ||
周波数精度 | 商用入力に依存 | |||
定格負荷力率 | ー | 0.8遅れ | 0.85、0.9、1.0も可 | |
電圧波形歪率 | ー | 3%以下(線形負荷時) 5%以下(非線形負荷時) |
||
電圧不平衡比 | ー | ±2%以下(100%負荷不平衡) | ||
過渡電圧変動率 | ー | ±5%以下(負荷0⇔100%急変) | ||
過渡変動回復時間 | ー | 50msec以下 | ||
切換時間 | 2msec | |||
過電流耐量 | 125%10分 200%1分 800%1サイクル |
150%10秒 | ||
その他 | 冷却方式 | 強制風冷式 | ||
周囲温度 | 0〜40℃(推奨25℃) | エネルギー蓄積装置は 温度により期待寿命が 異なります。 |
||
湿度 | 30〜90% | ただし、結露しないこと | ||
標高 | 1,000m以下 | |||
設置環境 | 屋内(腐食性ガス、じんあいのない場所) |
