MPC400

わずかな電力低下も逃さず、正しい電力を、いつでも供給します。
わずか数ミリ秒の間に、電源の電圧がガクンと落ちるトラブル。「瞬時電圧低下」(瞬低)と呼ばれる現象です。これを避けるには「瞬低補償装置(MPC)」が欠かせません。瞬低によって起こり得る、重要設備の破損や、プラント停止などを防ぎ、産業社会を支えています。
三相400V系入出力100〜500kVA

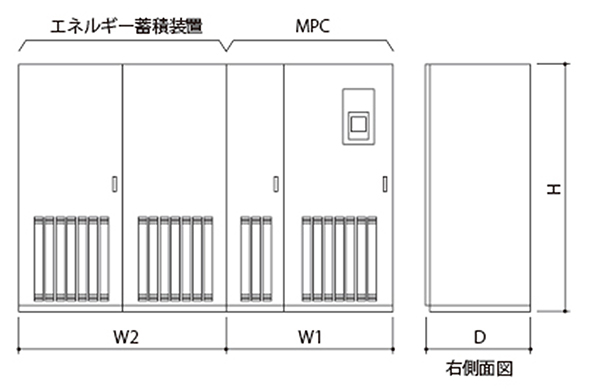

外形図
■外形寸法・質量

■MPC
定格出力容量 (kVA) |
幅 W1(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
100 | 1,000 | 916 | 1,950 | 950 |
160 | 1,000 | 916 | 1,950 | 950 |
200 | 1,000 | 916 | 1,950 | 950 |
300 | 1,450 | 916 | 1,950 | 1,500 |
400 | 1,450 | 916 | 1,950 | 1,500 |
500 | 1,450 | 916 | 1,950 | 1,500 |
■エネルギー蓄積装置:蓄電池(10秒)
定格出力容量 (kVA) |
幅 W2(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
100 | 1,200 | 916 | 1,950 | 1,900 |
160 | 1,600 | 916 | 1,950 | 2,500 |
200 | 1,600 | 916 | 1,950 | 2,500 |
300 | 2,100 | 916 | 1,950 | 3,600 |
400 | 3,200 | 916 | 1,950 | 5,000 |
500 | 3,700 | 916 | 1,950 | 6,100 |
■エネルギー蓄積装置:EDLC※(1秒)
定格出力容量 (kVA) |
幅 W2(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
100 | 600 | 916 | 1,950 | 450 |
160 | 600 | 916 | 1,950 | 550 |
200 | 600 | 916 | 1,950 | 550 |
300 | 600 | 916 | 1,950 | 650 |
400 | 600 | 916 | 1,950 | 650 |
500 | 800 | 916 | 1,950 | 830 |
※ EDLC(Electrical Double Layer Capacitor):電気二重層キャパシタ
EDLCは、15年間交換不要です。
