MPC200
わずかな電力低下も逃さず、正しい電力を、いつでも供給します。
わずか数ミリ秒の間に、電源の電圧がガクンと落ちるトラブル。「瞬時電圧低下」(瞬低)と呼ばれる現象です。これを避けるには「瞬低補償装置(MPC)」が欠かせません。瞬低によって起こり得る、重要設備の破損や、プラント停止などを防ぎ、産業社会を支えています。
三相200V系入出力50〜250kVA

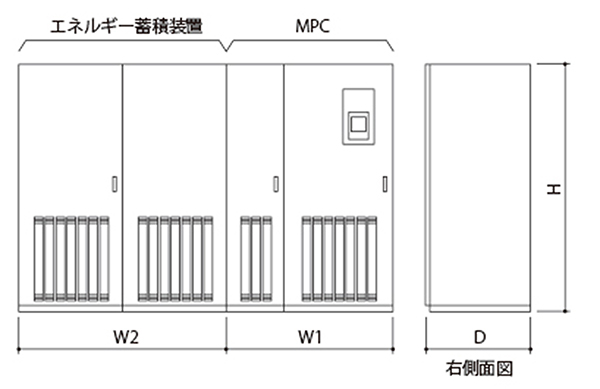

外形図
■外形寸法・質量
■MPC
定格出力容量 (kVA) |
幅 W1(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
50 | 1,000 | 916 | 1,950 | 850 |
75 | 1,000 | 916 | 1,950 | 850 |
100 | 1,000 | 916 | 1,950 | 850 |
150 | 1,450 | 916 | 1,950 | 1,250 |
200 | 1,450 | 916 | 1,950 | 1,250 |
250 | 1,450 | 916 | 1,950 | 1,250 |
■エネルギー蓄積装置:蓄電池(10秒)
定格出力容量 (kVA) |
幅 W2(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
50 | 900 | 916 | 1,950 | 1,300 |
75 | 900 | 916 | 1,950 | 1,300 |
100 | 1,300 | 916 | 1,950 | 1,800 |
150 | 1,300 | 916 | 1,950 | 1,800 |
200 | 1,600 | 916 | 1,950 | 2,600 |
250 | 2,600 | 916 | 1,950 | 3,600 |
■エネルギー蓄積装置:EDLC※(1秒)
定格出力容量 (kVA) |
幅 W2(mm) |
奥行 D(mm) |
高さ H(mm) |
質量 (kg) |
---|---|---|---|---|
50 | 600 | 916 | 1,950 | 400 |
75 | 600 | 916 | 1,950 | 400 |
100 | 600 | 916 | 1,950 | 400 |
150 | 600 | 916 | 1,950 | 480 |
200 | 600 | 916 | 1,950 | 480 |
250 | 600 | 916 | 1,950 | 550 |
※ EDLC(Electrical Double Layer Capacitor):電気二重層キャパシタ
EDLCは、15年間交換不要です。
