モータ&ドライブ
大容量試験設備

世界トップクラスの試験設備で、
モータとドライブ装置をテストします。

一般的には、実際にかかる負荷を与えずにモータの試験は実施されますが、この設備では実際に負荷を与えながら、モータとドライブ装置を組み合わせた試験が行えます。なかでもこの設備が特徴的なのは25MW、 一般家庭8000軒に相当する負荷となります。これほどの設備を扱えるメーカーは、世界でも数が限られます。

概要

大容量実負荷試験設備により、可変速ドライブシステム(変圧器+ドライブ装置+モータ等)としての総合的な性能確認試験が可能です。

  1. 試験能力:
    国内最大規模(世界トップクラス)の試験能力
    全負荷 Back-to-Back試験:〜25MW
    定格電流通電試験(温度上昇試験):〜50MWモータ
    ※1/2電圧で実施
  2. 幅広い電源電圧仕様に対応
    3kV級ー4kV級ー6kV級ー11kV級
  3. TMEIC製高圧VSD全機種の負荷試験可能
    TMdrive-XL 80/55/75/85(大容量VSD)
    TMdrive-MVG(汎用VSD)
  4. TMdrive-XL用変圧器を設置し、VSD+Motorのみで負荷試験可能(変圧器輸送負担軽減)

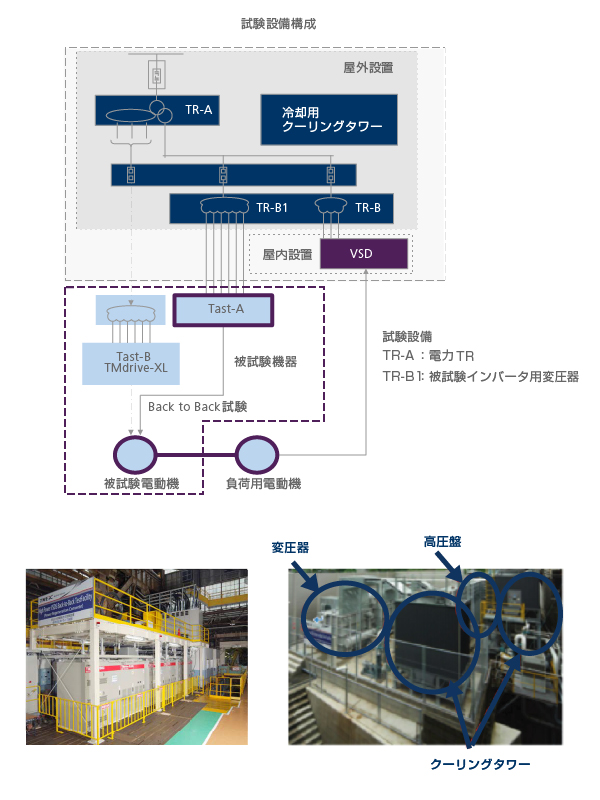

試験設備構成
